Sơ đồ máy biến áp: Cấu tạo và nguyên lý hoạt động chi tiết

Trong hệ thống lưới điện hiện đại, việc đảm bảo sự ổn định của dòng điện là yếu tố cốt lõi giúp các thiết bị công nghiệp vận hành bền bỉ. Bạn có bao giờ tự hỏi làm thế nào một điện áp cao thế hàng nghìn Volt có thể chuyển đổi an toàn xuống mức điện áp dân dụng? Chìa khóa nằm ở sơ đồ máy biến áp, một bản thiết kế kỹ thuật tinh vi giúp chúng ta kiểm soát dòng năng lượng vô hình này. Hiểu rõ sơ đồ máy biến áp không chỉ giúp kỹ thuật viên lắp đặt chính xác mà còn tối ưu hóa chi phí vận hành cho doanh nghiệp. Ecotran sẽ đồng hành cùng bạn khám phá chi tiết cấu tạo và nguyên lý hoạt động của thiết bị quan trọng này ngay sau đây.

Tầm quan trọng của việc hiểu rõ sơ đồ máy biến áp trong kỹ thuật

Hiểu rõ sơ đồ máy biến áp giúp kỹ sư nắm bắt cấu trúc kết nối bên trong và dự đoán các điểm có thể xảy ra sự cố điện. Việc đọc hiểu bản vẽ kỹ thuật là bước bắt buộc để đảm bảo hệ thống vận hành theo đúng tiêu chuẩn an toàn Ecotran đề ra.

• Tối ưu hóa quy trình lắp đặt: Sơ đồ chi tiết giúp xác định vị trí đấu nối dây dẫn chính xác, tránh hiện tượng đoản mạch hoặc quá tải do đấu sai cực tính.
• Hỗ trợ bảo trì định kỳ: Dựa vào sơ đồ nguyên lý, nhân viên kỹ thuật nhanh chóng khoanh vùng khu vực hỏng hóc để thay thế linh kiện mà không ảnh hưởng toàn hệ thống.
• Đảm bảo hiệu suất truyền tải: Khi nắm vững sơ đồ đấu dây, doanh nghiệp dễ dàng điều chỉnh điện áp đầu ra phù hợp với nhu cầu tải tiêu thụ thực tế.
• Nâng cao an toàn vận hành: Giảm thiểu tối đa rủi ro cháy nổ nhờ việc kiểm soát chặt chẽ các điểm nối đất và hệ thống bảo vệ được thể hiện trên bản vẽ.

Chi tiết sơ đồ cấu tạo máy biến áp tiêu chuẩn Ecotran

Sơ đồ cấu tạo là kim chỉ nam giúp người dùng hình dung rõ nét sự sắp xếp các thành phần vật lý bên trong một chiếc máy biến áp chất lượng cao. Tại Ecotran, mọi chi tiết đều được tối ưu hóa để mang lại hiệu suất truyền tải điện năng tốt nhất cho khách hàng.

Sơ đồ mạch từ (Lõi thép) và cách bố trí lá thép silicon

Mạch từ đóng vai trò là khung xương dẫn từ thông, được cấu tạo từ các lá thép silicon kỹ thuật điện mỏng có độ thẩm thấu từ cực cao. Trong sơ đồ máy biến áp, lõi thép thường được vẽ dưới dạng các đường kẻ song song đại diện cho cấu trúc ghép lá cách điện với nhau.

• Vật liệu chế tạo: Sử dụng các lá thép silicon cán nguội có độ tổn hao thấp, giúp giảm thiểu tối đa hiện tượng dòng điện Foucault gây nóng máy.
• Cấu trúc sắp xếp: Các lá thép được xếp xen kẽ (kiểu xen kẽ hoặc kiểu bậc thang) để giảm khe hở không khí, từ đó tăng cường độ tập trung của từ thông.
• Tính năng chống rung: Lõi thép được ép chặt bởi các thanh xà thép cường độ cao, giúp máy biến áp Ecotran vận hành êm ái và giảm tiếng ồn cơ khí.
• Sơn phủ cách điện: Mỗi lá thép đều được phủ một lớp sơn cách điện mỏng, đảm bảo không có dòng điện chạy trực tiếp qua lõi thép gây lãng phí năng lượng.

Xem thêm: Các loại lõi máy biến áp phổ biến và cách tối ưu hiệu suất

Sơ đồ mạch điện (Hệ thống dây quấn) sơ cấp và thứ cấp

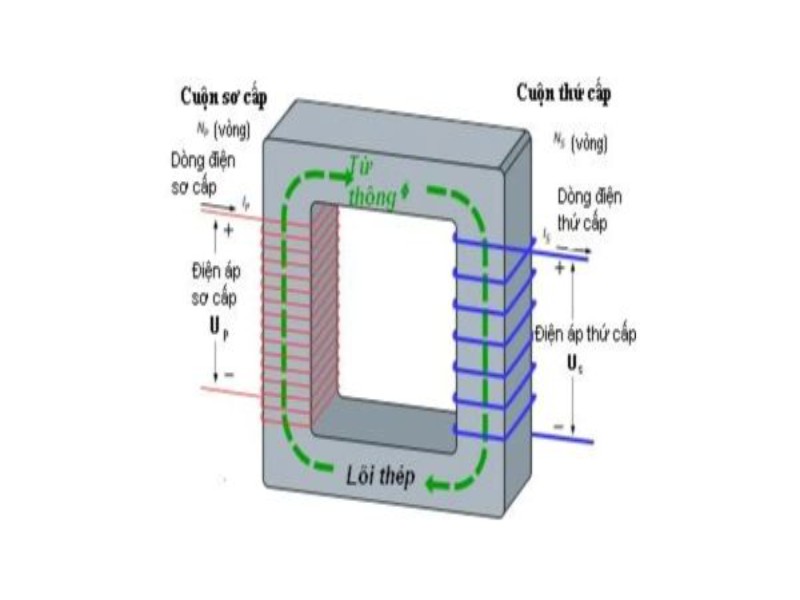

Hệ thống dây quấn là thành phần thực hiện nhiệm vụ biến đổi điện áp thông qua hiện tượng cảm ứng, bao gồm cuộn dây sơ cấp và cuộn dây thứ cấp. Sơ đồ mạch điện mô tả chi tiết số vòng dây và cách thức các cuộn dây này bao quanh lõi từ để tạo ra điện áp mong muốn.

• Cuộn dây sơ cấp (W1): Tiếp nhận điện áp nguồn vào, được quấn bằng dây đồng tráng men cách điện cao cấp để chịu được cường độ dòng điện lớn.
• Cuộn dây thứ cấp (W2): Cung cấp điện áp đầu ra cho tải tiêu thụ, số vòng dây sẽ quyết định máy biến áp là loại tăng áp hay hạ áp.
• Kỹ thuật quấn dây: Các lớp dây quấn được ngăn cách bởi giấy cách điện chuyên dụng hoặc nhựa epoxy trong các dòng máy biến áp khô Ecotran để đảm bảo an toàn.
• Hệ thống đầu ra (Bushings): Các đầu dây được dẫn ra ngoài qua các sứ xuyên, giúp kết nối dễ dàng với cáp điện lực mà không gây phóng điện bề mặt.

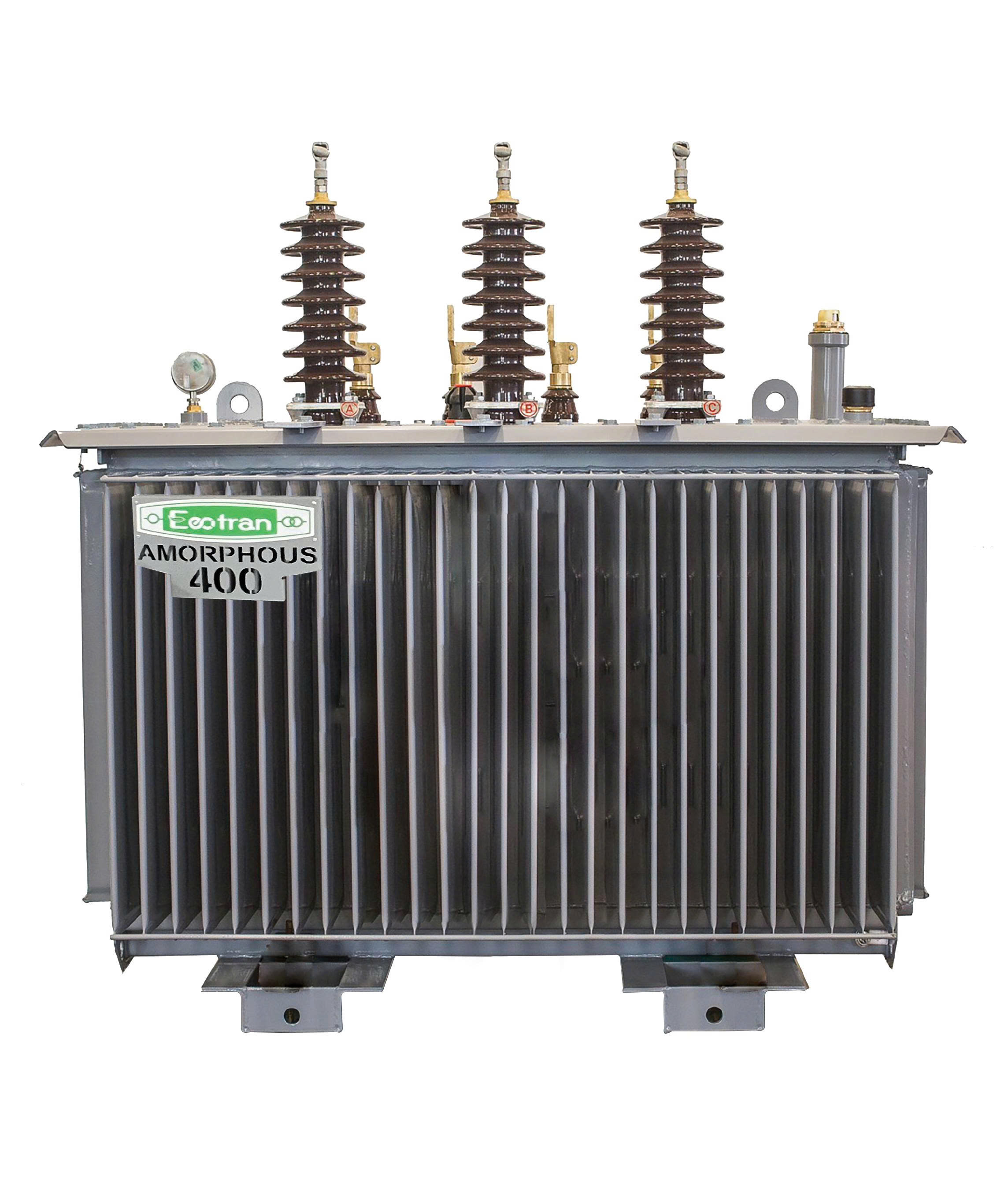

Sơ đồ hệ thống làm mát và vỏ máy bảo vệ

Để máy biến áp hoạt động liên tục trong thời gian dài, hệ thống làm mát và vỏ bảo vệ đóng vai trò cực kỳ quan trọng trong sơ đồ thiết kế. Hệ thống này đảm bảo nhiệt năng phát sinh trong quá trình vận hành được giải phóng nhanh chóng ra môi trường bên ngoài.

• Cánh tản nhiệt: Được thiết kế dạng các nếp gấp hoặc bộ tản nhiệt rời, giúp tăng diện tích tiếp xúc với không khí để đẩy nhanh quá trình làm mát tự nhiên.
• Môi trường cách điện: Đối với máy biến áp dầu, sơ đồ sẽ thể hiện các ống dẫn dầu lưu thông tuần hoàn; đối với máy khô, sơ đồ sẽ chú trọng vào các khe thoáng gió.
• Vỏ máy bảo vệ: Chế tạo từ thép tấm dày, sơn tĩnh điện chống ăn mòn, giúp bảo vệ các bộ phận nhạy cảm bên trong khỏi tác động của thời tiết và va đập.
• Van xả áp suất: Thiết bị an toàn này thường được thể hiện ở phần trên cùng của sơ đồ vỏ máy, giúp giải phóng áp suất dư thừa trong trường hợp sự cố nhiệt.

Sơ đồ nguyên lý máy biến áp và cơ chế cảm ứng điện từ

Nguyên lý hoạt động của thiết bị này dựa trên hiện tượng cảm ứng điện từ Faraday, được mô tả cụ thể qua sự tương tác giữa dòng điện và từ trường. Sơ đồ nguyên lý máy biến áp giúp người dùng hiểu rõ cách thức chuyển đổi năng lượng từ mạch sơ cấp sang mạch thứ cấp.

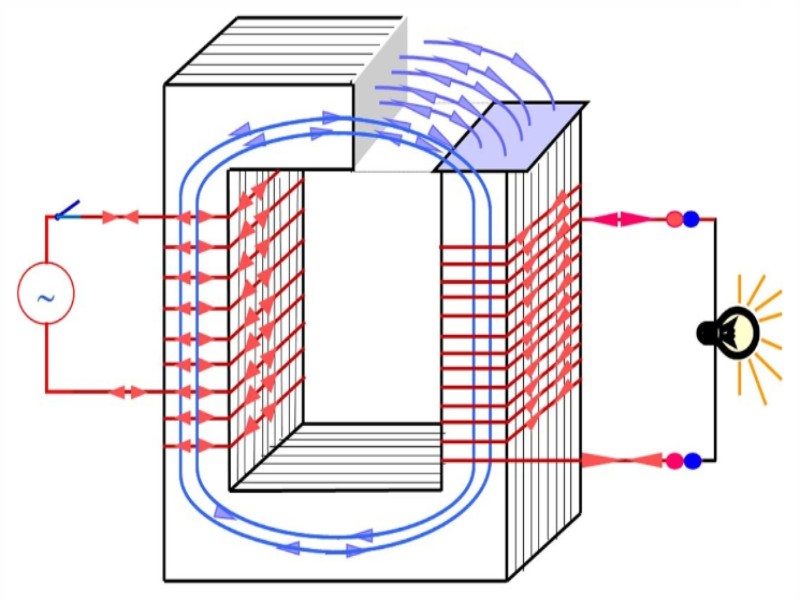

Khi dòng điện xoay chiều chạy qua cuộn sơ cấp, nó tạo ra một từ thông biến thiên liên tục bên trong lõi thép silicon. Từ thông này xuyên qua các vòng dây của cuộn thứ cấp và tạo ra một suất điện động cảm ứng tương ứng. Tỷ số giữa điện áp đầu vào và đầu ra hoàn toàn phụ thuộc vào tỷ lệ số vòng dây giữa hai cuộn. Công thức cơ bản thường được thể hiện trên sơ đồ là U1/U2 = N1/N2. Quá trình biến đổi này diễn ra liên tục với hiệu suất cao mà không làm thay đổi tần số của dòng điện.

Phân loại các loại sơ đồ đấu dây máy biến áp phổ biến

Việc lựa chọn sơ đồ đấu dây phù hợp đóng vai trò quyết định trong việc đảm bảo tính tương thích giữa máy biến áp và hệ thống tải tiêu thụ điện. Tùy vào mục đích sử dụng, kỹ sư sẽ áp dụng các kiểu kết nối khác nhau để tối ưu hóa khả năng truyền tải.

• Sơ đồ đấu dây hình Sao (Y): Điểm trung tính của sơ đồ này thường được nối đất, giúp giảm áp lực điện áp trên các cuộn dây và hỗ trợ bảo vệ hệ thống hiệu quả.
• Sơ đồ đấu dây Tam giác (Delta): Kiểu sơ đồ này cực kỳ phù hợp cho các tải tiêu thụ công suất lớn, giúp triệt tiêu các dòng điện hài bậc ba gây nhiễu mạch.
• Sơ đồ máy biến áp tự ngẫu: Thiết kế này sử dụng chung một phần cuộn dây cho cả sơ cấp và thứ cấp, giúp tiết kiệm vật liệu và thu gọn kích thước máy.
• Sơ đồ máy biến áp cách ly: Hai cuộn dây được tách biệt hoàn toàn về mặt điện học, mang lại độ an toàn tuyệt đối cho các thiết bị điện tử nhạy cảm.

Xem thêm: Các loại máy biến áp tại Ecotran

Bảng ký hiệu kỹ thuật và thông số trên sơ đồ máy biến áp Ecotran

Để đọc hiểu các bản vẽ kỹ thuật một cách chuyên nghiệp, bạn cần nắm vững hệ thống ký hiệu tiêu chuẩn được Ecotran áp dụng thống nhất. Bảng dưới đây tóm tắt các ký hiệu quan trọng nhất thường xuất hiện trên sơ đồ máy biến áp.

Lưu ý khi đọc và vận hành dựa trên sơ đồ đấu dây

Việc vận hành thực tế dựa trên sơ đồ máy biến áp đòi hỏi sự chính xác tuyệt đối để tránh các rủi ro cháy nổ và kéo dài tuổi thọ thiết bị. Kỹ thuật viên cần tuân thủ nghiêm ngặt các quy trình kiểm tra trước khi đóng điện.

• Kiểm tra tính liên tục của mạch: Sử dụng thiết bị đo chuyên dụng để xác nhận các kết nối trên thực tế hoàn toàn khớp với bản vẽ sơ đồ đấu dây.
• Xác định đúng cực tính (Polarity): Khi đấu nối song song nhiều máy, việc xác định đúng cực tính trên sơ đồ là yếu tố sống còn để tránh hiện tượng ngắn mạch.
• Kiểm tra hệ thống nối đất: Sơ đồ nối đất vỏ máy và điểm trung tính phải được thực hiện chuẩn xác để đảm bảo an toàn cho con người và thiết bị.
• Đối chiếu thông số định mức: Mọi thao tác điều chỉnh điện áp đầu ra phải nằm trong giới hạn cho phép được ghi chú trên sơ đồ nguyên lý máy biến áp.

Kết luận

Việc nắm vững kiến thức về sơ đồ máy biến áp là chìa khóa để vận hành hệ thống điện an toàn và hiệu quả. Từ cấu tạo lõi thép, hệ thống dây quấn đến các kiểu đấu dây hình sao hay tam giác, mỗi chi tiết đều đóng góp vào sự ổn định của mạng lưới điện công nghiệp. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn chuyên sâu và thực tiễn về cấu trúc cũng như nguyên lý hoạt động của các dòng máy biến áp tiêu chuẩn.

Hãy liên hệ ngay với đội ngũ kỹ sư Ecotran qua hotline để nhận tư vấn giải pháp sơ đồ máy biến áp tối ưu và báo giá tốt nhất cho doanh nghiệp của bạn.
