Các loại lõi máy biến áp phổ biến và cách tối ưu hiệu suất

Trong ngành điện lực, chi phí vận hành luôn là bài toán đau đầu đối với các nhà đầu tư hệ thống. Một phần lớn chi phí này đến từ sự thất thoát điện năng ngay cả khi thiết bị không tải. Bạn có biết rằng, bí quyết để giải quyết triệt để vấn đề này nằm sâu bên trong lớp vỏ máy? Đó chính là lõi máy biến áp bộ phận quyết định trực tiếp đến hiệu suất năng lượng và độ bền của toàn hệ thống. Cùng Ecotran tìm hiểu trong bài viết này

Vai trò của lõi từ trong hiệu suất máy biến áp

Lõi máy biến áp đảm nhận nhiệm vụ quan trọng là tạo thành mạch kín cho từ thông đi qua. Khi dòng điện xoay chiều chạy trong cuộn sơ cấp, nó tạo ra một từ trường biến thiên mạnh mẽ bên trong lõi. Vật liệu làm lõi phải có độ thẩm thấu từ cực cao nhằm tập trung các đường sức từ, giúp quá trình cảm ứng điện từ diễn ra thuận lợi nhất.

Chất lượng của lõi thép quyết định trực tiếp đến hai loại tổn hao chính: tổn hao sắt (tổn hao không tải) và tổn hao do dòng điện xoáy. Một lõi máy biến áp đạt tiêu chuẩn giúp:

• Giảm thiểu dòng điện không tải, từ đó tiết kiệm chi phí điện năng hao phí hàng năm cho đơn vị vận hành.
• Hạn chế hiện tượng phát nhiệt quá mức, bảo vệ lớp cách điện của cuộn dây và kéo dài tuổi thọ thiết bị điện.
• Duy trì tính ổn định của hệ thống lưới điện ngay cả trong các điều kiện vận hành khắc nghiệt hoặc quá tải tạm thời.

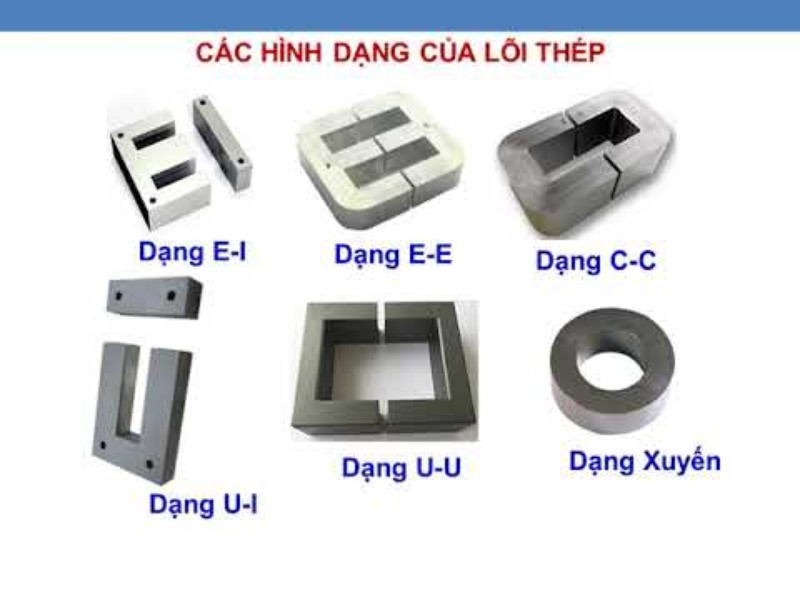

Phân loại các loại lõi máy biến áp phổ biến nhất hiện nay

Mỗi hệ thống điện đều yêu cầu những đặc tính kỹ thuật riêng biệt, đòi hỏi sự đa dạng trong việc lựa chọn vật liệu và cấu trúc lõi thép phù hợp nhất.

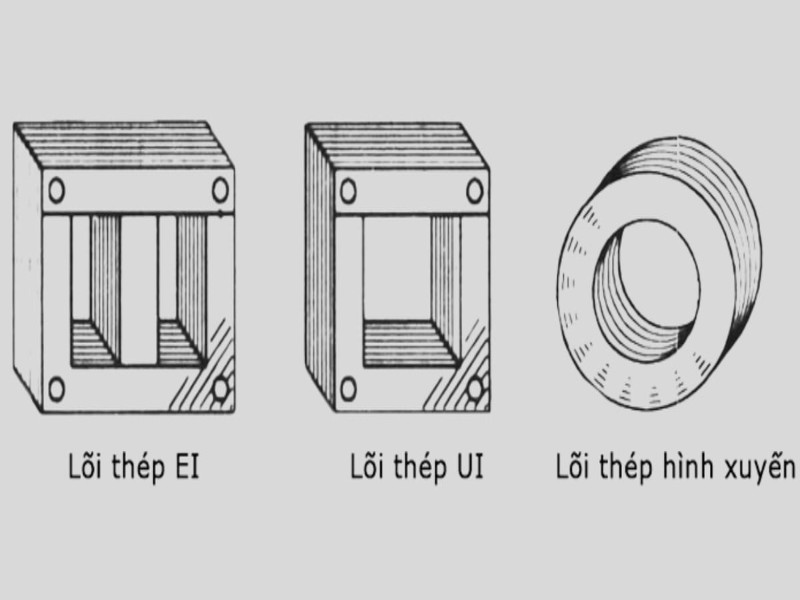

Lõi thép E-I cho máy biến áp công suất nhỏ

Cấu tạo của lõi thép E-I dựa trên việc ghép các lá thép kỹ thuật điện mỏng có hình dạng chữ E và chữ I lại với nhau. Đây là loại cấu trúc kinh điển, được các kỹ sư ưu tiên sử dụng cho các dòng máy biến áp có công suất dưới 10kVA, hoạt động ở tần số lưới điện tiêu chuẩn 50-60Hz. Quá trình chế tạo bắt đầu bằng việc dập các lá thép có độ dày từ 0.35mm đến 0.5mm, sau đó sơn phủ cách điện bề mặt để ngăn dòng Foucault.

Ưu điểm vượt trội của loại lõi này tại Ecotran bao gồm:

• Quy trình sản xuất đơn giản: Các lá thép được dập hàng loạt bằng khuôn chính xác, giúp giảm thiểu đáng kể thời gian gia công cơ khí.
• Chi phí đầu tư tối ưu: Nhờ khả năng tận dụng phế liệu thép tốt và quy trình lắp ráp nhanh, giá thành của lõi E-I cực kỳ cạnh tranh.
• Hiệu suất ổn định: Phù hợp hoàn hảo cho các thiết bị điện gia dụng, bộ sạc, hoặc các trạm biến áp công nghiệp nhẹ.
• Dễ dàng bảo trì: Cấu trúc hình học đơn giản giúp việc tháo lắp và thay thế cuộn dây trở nên thuận tiện hơn rất nhiều.

Lõi Ferit cho ứng dụng tần số cao

Lõi Ferit không phải là kim loại thuần túy mà là một loại hợp chất gốm chứa oxit sắt kết hợp với các nguyên tố như Niken, Kẽm hoặc Mangan. Điểm đặc biệt của loại lõi máy biến áp này là khả năng hoạt động ổn định ở dải tần số cực cao, từ mức kHz lên đến hàng MHz. Với điện trở suất rất lớn, lõi Ferit triệt tiêu gần như hoàn toàn tổn hao do dòng xoáy, điều mà thép silic thông thường không thể làm được.

Các đặc tính kỹ thuật quan trọng của dòng lõi Ferit:

• Tổn hao cực thấp ở tần số cao: Cho phép chế tạo các bộ nguồn xung (switching power supply) với kích thước siêu gọn nhẹ và hiệu suất cao.
• Độ bền hóa học ưu việt: Khả năng chống ăn mòn và chịu được môi trường làm việc có độ ẩm cao tốt hơn các loại thép kỹ thuật.
• Ứng dụng đa dạng: Thường xuyên xuất hiện trong mạch điện tử công suất, tivi, máy tính và các thiết bị viễn thông hiện đại ngày nay.
• Hạn chế vật lý: Do độ cảm ứng từ bão hòa thấp, loại lõi này không được dùng cho việc truyền tải công suất lớn ở tần số thấp.

Lõi Amorphous (Thép vô định hình) tối ưu năng lượng

Lõi thép vô định hình (Amorphous) đại diện cho bước tiến vượt bậc trong công nghệ vật liệu ngành điện lực toàn cầu. Khác với thép silic có cấu trúc tinh thể trật tự, hợp kim vô định hình được tạo ra bằng cách làm nguội cực nhanh kim loại nóng chảy. Chính cấu trúc nguyên tử lộn xộn này giúp dòng từ thông di chuyển dễ dàng hơn, làm giảm tổn hao không tải lên đến 80% so với các loại lõi truyền thống.

Sử dụng lõi Amorphous từ Ecotran mang lại lợi ích to lớn:

• Tiết kiệm năng lượng tối đa: Giảm thiểu đáng kể lượng điện năng lãng phí khi máy biến áp vận hành ở chế độ không tải hoặc tải thấp.
• Thân thiện với môi trường: Việc giảm tổn hao điện năng trực tiếp góp phần giảm phát thải khí nhà kính từ các nhà máy nhiệt điện.
• Hiệu quả kinh tế lâu dài: Dù chi phí đầu tư ban đầu cao, nhưng số tiền tiết kiệm điện trong 20 năm sẽ gấp nhiều lần giá trị máy.
• Ứng dụng tiêu biểu: Đây là giải pháp lý tưởng cho các hệ thống điện mặt trời, khu công nghiệp xanh và công trình yêu cầu hiệu suất cao.

Lõi kiểu Trụ-Gông cho máy biến áp công nghiệp

Cấu tạo của lõi kiểu Trụ-Gông bao gồm các trụ (limb) để quấn dây và các gông (yoke) dùng để nối các trụ thành một mạch từ kín hoàn chỉnh. Vật liệu chính thường là các lá thép silic định hướng (CRGO) chất lượng cao, được cán mỏng và phủ lớp cách điện chuyên dụng. Đây là cấu trúc xương sống, xuất hiện hầu hết trong các thiết bị truyền tải và phân phối điện năng từ mức trung thế đến cao thế.

Những đặc điểm ưu việt của lõi Trụ-Gông trong kỹ thuật:

• Khả năng chịu lực cơ học: Thiết kế chắc chắn giúp lõi chịu được các lực điện động lớn phát sinh khi xảy ra sự cố ngắn mạch bất ngờ.
• Tản nhiệt hiệu quả: Cấu trúc thông thoáng giữa các trụ cho phép dầu hoặc không khí lưu thông tốt, giúp kiểm soát nhiệt độ vận hành ổn định.
• Độ thẩm thấu từ ưu việt: Việc sử dụng thép silicon cán nguội giúp tập trung từ thông, giảm thiểu dòng điện rò rỉ ra môi trường xung quanh.
• Phạm vi ứng dụng rộng: Phù hợp cho mọi loại máy biến áp ba pha, bao gồm máy biến áp ngâm dầu, máy biến áp khô và các dòng máy kín.

Xem thêm: THƯƠNG HIỆU MÁY BIẾN ÁP ECOTRAN CÓ NHỮNG SẢN PHẨM NÀO?

Cách tối ưu hiệu suất và giảm tổn hao cho lõi máy biến áp

Việc tối ưu hóa bắt đầu từ khâu lựa chọn vật liệu và áp dụng các công nghệ gia công tiên tiến nhất. Dưới đây là các giải pháp kỹ thuật giúp nâng cao hiệu suất cho lõi máy biến áp:

• Kỹ thuật cắt và xếp Step-lap: Thay vì cắt thẳng thông thường, các lá thép được cắt chéo và xếp chồng theo kiểu bậc thang. Phương pháp này giúp giảm thiểu tối đa khe hở không khí tại các điểm nối mạch từ, từ đó giảm dòng điện không tải và tiếng ồn đáng kể khi máy vận hành.
• Kiểm soát độ dày lá thép siêu mỏng: Ecotran sử dụng các lá thép kỹ thuật điện chất lượng cao với độ dày chỉ từ 0.23mm đến 0.3mm. Độ dày càng mỏng thì điện trở đối với dòng điện xoáy càng lớn, giúp triệt tiêu dòng Foucault và giảm thiểu tình trạng phát nhiệt dư thừa trên bề mặt lõi từ.
• Công nghệ ủ khử ứng suất sau gia công: Trong quá trình cắt dập, cấu trúc tinh thể của thép có thể bị biến dạng gây suy giảm đặc tính từ tính vốn có. Việc thực hiện ủ nhiệt trong môi trường khí trơ giúp khôi phục hoàn toàn cấu trúc tinh thể, đảm bảo lõi thép đạt được độ thẩm thấu từ cao nhất như thiết kế.

Xem thêm: Báo giá máy biến áp 1 pha,3 pha

Bảng so sánh thông số kỹ thuật các loại lõi máy biến áp

Dưới đây là bảng tổng hợp các chỉ số kỹ thuật quan trọng giúp bạn dễ dàng so sánh và đưa ra quyết định lựa chọn loại vật liệu lõi phù hợp nhất cho dự án điện.

Kết luận

Lõi máy biến áp đóng vai trò quyết định đến hiệu suất năng lượng và tuổi thọ của toàn bộ hệ thống điện. Việc thấu hiểu đặc điểm của từng loại lõi từ E-I, Ferit đến Amorphous giúp doanh nghiệp đưa ra lựa chọn đầu tư chính xác, giảm thiểu lãng phí điện năng và bảo vệ thiết bị bền vững theo thời gian.

Hãy liên hệ ngay với đội ngũ chuyên gia của Ecotran qua hotline để nhận tư vấn kỹ thuật chuyên sâu và báo giá giải pháp lõi máy biến áp tối ưu nhất cho hệ thống của bạn.
