TÍNH TOÁN VÀ LỰA CHỌN MÁY BIẾN ÁP CHO NHÀ MÁY XAY XÁT GẠO

TÍNH TOÁN VÀ LỰA CHỌN MÁY BIẾN ÁP CHO NHÀ MÁY XAY XÁT GẠO

Ví dụ áp dụng: công suất 3.200 kVA – 22/0,4 kV tại Cần Thơ

Tài liệu này trình bày cơ sở lý thuyết và ví dụ tính toán chọn công suất máy biến áp cho nhà máy xay xát gạo, minh họa qua một trường hợp cụ thể: lựa chọn máy biến áp 3.200 kVA – 22/0,4 kV cho nhà máy xay xát và chế biến gạo xuất khẩu tại Khu công nghiệp Thốt Nốt, Thành phố Cần Thơ.

PHẦN 1 — CƠ SỞ LÝ THUYẾT VỀ TÍNH TOÁN VÀ LỰA CHỌN MÁY BIẾN ÁP

1. Đặc điểm phụ tải điện của nhà máy xay xát gạo

Nhà máy xay xát gạo có dây chuyền công nghệ liên tục với hệ thống thiết bị phụ tải đặc thù, bao gồm:

•  Hệ thống động cơ công suất lớn: máy bóc vỏ trấu, máy xát trắng, máy lau bóng, máy nghiền trấu/cám. Các động cơ này có dòng khởi động lớn (thường từ 5 đến 7 lần dòng định mức).

•  Hệ thống phụ tải phụ trợ: băng tải, gầu tải, quạt hút bụi, hệ thống sấy, máy tách màu (Color Sorter), hệ thống nén khí và chiếu sáng.

•  Chế độ làm việc: làm việc theo ca hoặc liên tục 24/24 vào mùa thu hoạch cao điểm. Phụ tải mang tính chất tập trung, hệ số sử dụng công suất (Ksd) và hệ số đồng thời (Kđt) tương đối cao.

2. Các bước và công thức tính toán công suất máy biến áp

Bước 1: Xác định công suất tính toán của nhà máy (Ptt, Qtt, Stt)

Công suất tác dụng tính toán tổng hợp (Ptt) của toàn nhà máy:

Ptt  =  Kđt × Σ (Ksd,i × Pđm,i)

Trong đó:      Pđm,i là công suất định mức của thiết bị/nhóm thiết bị i (kW);

Ksd,i là hệ số sử dụng của nhóm thiết bị i;

Kđt là hệ số đồng thời của nhóm phụ tải (thường dao động trong khoảng 0,75 – 0,9 đối với nhà máy chế biến nông sản).

Công suất phản kháng tính toán (Qtt):

Qtt  =  Ptt × tanφ

Công suất toàn phần tính toán (Stt):

Stt  =  √(Ptt² + Qtt²)  =  Ptt / cosφ

Bước 2: Bù công suất phản kháng (cosφ)

Để tránh bị phạt tiền công suất phản kháng và tối ưu hóa dung lượng máy biến áp, nhà máy cần lắp đặt hệ thống tụ bù để nâng cao hệ số công suất từ cosφ1 lên cosφ2 ≥ 0,95. Công suất tụ bù cần thiết (Qb):

Qb  =  Ptt × (tanφ1 − tanφ2)

Sau khi bù, công suất toàn phần tính toán thực tế giảm xuống còn:

Stt, sau bù  =  Ptt / cosφ2

Bước 3: Lựa chọn công suất định mức của máy biến áp (Sđm.MBA)

Công suất định mức máy biến áp chọn phải thỏa mãn điều kiện vận hành an toàn và kinh tế:

Sđm.MBA  ≥  Stt, sau bù / Kth

Trong đó Kth là hệ số mang tải tối ưu của máy biến áp (thường chọn Kth = 0,7 – 0,85 để MBA làm việc ở hiệu suất cao nhất và có khả năng dự phòng khi động cơ khởi động hoặc mở rộng sản xuất).

PHẦN 2 — VÍ DỤ TÍNH TOÁN VÀ CHỌN MÁY BIẾN ÁP 3.200 kVA – 22/0,4 kV CHO NHÀ MÁY XAY XÁT GẠO TẠI CẦN THƠ

1. Đặt vấn đề và số liệu đầu vào

Một nhà máy xay xát và chế biến gạo xuất khẩu quy mô lớn đặt tại Khu công nghiệp Thốt Nốt, Thành phố Cần Thơ có tổng công suất đặt của hệ thống máy móc thiết bị như sau:

•  Dây chuyền bóc vỏ & làm sạch (Dây chuyền 1): P1 = 800 kW

•  Dây chuyền xát trắng & lau bóng (Dây chuyền 2): P2 = 1.200 kW

•  Dây chuyền tách màu, đóng gói & sấy (Dây chuyền 3): P3 = 500 kW

•  Hệ thống phụ trợ (gầu tải, quạt bụi, nén khí, chiếu sáng): P4 = 300 kW

Thông số vận hành:

•  Hệ số sử dụng trung bình: Ksd = 0,8

•  Hệ số đồng thời: Kđt = 0,85

•  Hệ số công suất tự nhiên của phụ tải động cơ: cosφ1 = 0,80  →  tanφ1 = 0,75

•  Yêu cầu bù cosφ sau khi đặt tụ bù: cosφ2 = 0,95  →  tanφ2 = 0,329

•  Lưới điện đấu nối tại Cần Thơ: trung thế 22 kV, hạ thế 0,4 kV (3 pha 4 dây).

2. Tính toán chi tiết

a. Tính tổng công suất đặt (Pđặt)

Pđặt  =  P1 + P2 + P3 + P4  =  800 + 1.200 + 500 + 300  =  2.800 kW

b. Tính công suất tác dụng tính toán (Ptt)

Ptt  =  Kđt × Ksd × Pđặt  =  0,85 × 0,8 × 2.800  =  1.904 kW

c. Tính toán công suất tụ bù và công suất toàn phần sau bù

Nếu chưa bù (cosφ1 = 0,8):  Stt, chưa bù  =  Ptt / cosφ1  =  1.904 / 0,8  =  2.380 kVA

Dung lượng tụ bù cần thiết để nâng cosφ lên 0,95:

Qb  =  Ptt × (tanφ1 − tanφ2)  =  1.904 × (0,75 − 0,329)  ≈  801,58 kVAr

(Lựa chọn trạm tụ bù tự động công suất 800 kVAr, chia làm các cấp bù.)

Công suất toàn phần tính toán sau khi bù (cosφ2 = 0,95):

Stt, sau bù  =  Ptt / cosφ2  =  1.904 / 0,95  ≈  2.004,2 kVA

d. Lựa chọn dung lượng máy biến áp

Xét hệ số mang tải tối ưu Kth = 0,70 – 0,80 (đảm bảo trạm vận hành mát, an toàn, sụt áp thấp khi các động cơ công suất lớn khởi động cùng lúc):

Sđm.MBA  ≥  Stt, sau bù / Kth  =  2.004,2 / 0,70  ≈  2.863 kVA tiêu chuẩn dung lượng máy biến áp phân phối thương mại, cấp dung lượng chuẩn gồm: 1.600 kVA, 2.000 kVA, 2.500 kVA, 3.200 kVA.

Dung lượng 2.500 kVA sẽ bị quá tải khi nhà máy chạy tối đa công suất hoặc khởi động động cơ lớn (Kth = 2.004,2 / 2.500 = 80,17%).

Do đó, lựa chọn máy biến áp dung lượng 3.200 kVA là tối ưu nhất.

Kiểm tra hệ số mang tải của MBA 3.200 kVA:

Kth  =  2.004,2 / 3.200  ≈  62,6%

Hệ số này đảm bảo máy biến áp hoạt động trong vùng hiệu suất cao nhất, kéo dài tuổi thọ thiết bị và dự phòng 37,4% dung lượng cho việc mở rộng thêm dây chuyền sấy/xát trong tương lai mà không cần nâng cấp trạm.

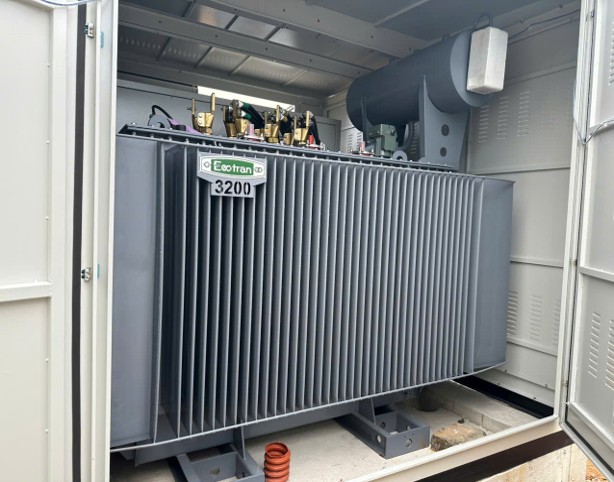

3. Thông số kỹ thuật đề xuất cho trạm biến áp 3.200 kVA tại Cần Thơ

KẾT LUẬN

Việc lựa chọn máy biến áp 3.200 kVA – 22/0,4 kV cho nhà máy xay xát gạo tại Cần Thơ đảm bảo đầy đủ các tiêu chuẩn kỹ thuật điện:

•  Đáp ứng công suất phụ tải khởi động và vận hành liên tục của nhà máy.

•  Đảm bảo hệ số mang tải an toàn (~62,6%), giúp tăng tuổi thọ máy biến áp và giảm tổn thất điện năng.

•  Có khả năng dự phòng công suất tốt cho kế hoạch mở rộng quy mô sản xuất của nhà máy trong tương lai.
